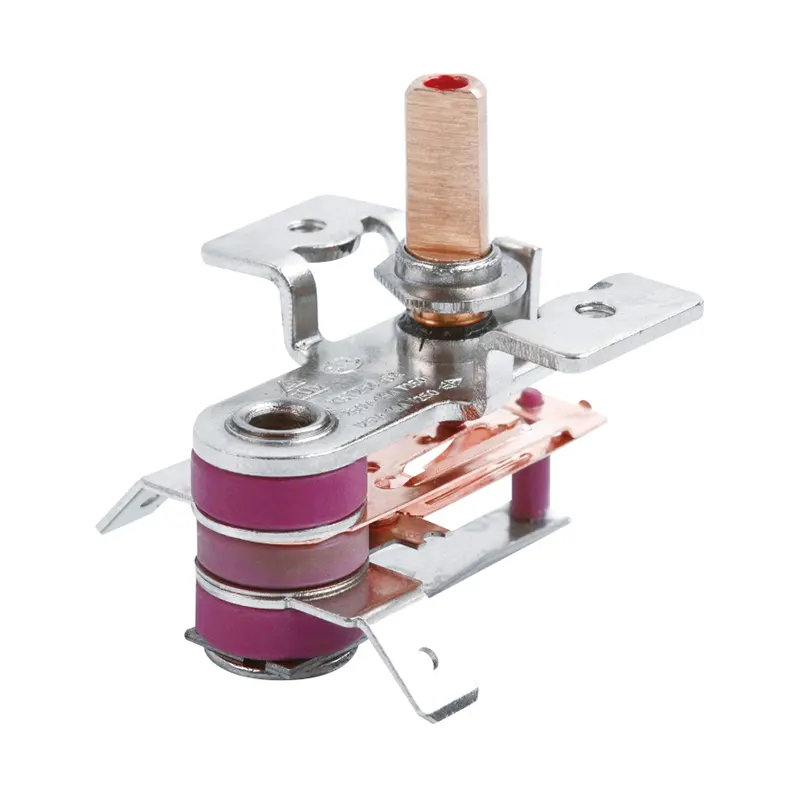

جهاز التحكم بدرجة حرارة مكواة البخار الكهربائية
تم تصميم وحدة التحكم في درجة حرارة مكواة البخار الكهربائية JIATAI للاستخدام في مكاوي البخار الكهربائية وأجهزة بخار الملابس ومعدات الكي الصناعية. يتميز بملامسات من سبائك الفضة وتصنيف 16 أمبير/250 فولت تيار متردد، منظم الحرارة ثنائي المعدن هذا من الدرجة التجارية - والذي يتم توفيره لمصنعي OEM/ODM - قادر على تحمل 100000 دورة تشغيل تحت الحمل الحراري الكامل. إنه يدعم التعديل المستمر لدرجة الحرارة من 50 درجة مئوية إلى 250 درجة مئوية ويحمل شهادات متعددة، بما في ذلك UL 60730، VDE، CE، CQC، وRoHS.
مواصفات الأداء الفني
|
نطاق درجة حرارة التشغيل |
50 درجة مئوية إلى 250 درجة مئوية (122 درجة فهرنهايت إلى 482 درجة فهرنهايت) |
50 درجة مئوية إلى 300 درجة مئوية (قابل للتخصيص) |
|
تحمل درجة الحرارة |
±3 درجة مئوية إلى ±5 درجة مئوية |
±1.5 درجة مئوية إلى ±3 درجة مئوية |
|
التقييم الكهربائي |
10 أمبير / 125 فولت تيار متردد، 10 أمبير / 250 فولت تيار متردد |
16 أمبير / 250 فولت تيار متردد (حمل مقاوم) |
|
اتصل بالمقاومة |
≥ 50 مΩ |
≥ 30 متر مكعب (جهات اتصال AgCdO / AgNi) |
|
مقاومة العزل |
≥ 100 ميجا أوم (تيار مستمر 500 فولت) |
≥ 100 ميجا أوم (تيار مستمر 500 فولت) |
|
قوة عازلة |
1500 فولت تيار متردد / 1 دقيقة |
2000 فولت تيار متردد / 1 دقيقة |
|
الحياة الميكانيكية والكهربائية |
100,000 دورة كحد أدنى |
100,000 دورة كحد أدنى |
|
مواد الإسكان |
السيراميك الستيت / الراتنج الفينولي |
سيراميك ستاتيت (مصنف حتى 260 درجة مئوية محيطة) |
درجة عالية الانتاج
المواد ومعايير البناء
المسامير الملامسة المصنوعة من سبائك الفضة: تتميز بأكسيد الكادميوم الفضي (AgCdO) أو النيكل الفضي (AgNi) لمنع اللحام القوسي، والنقر، والأكسدة تحت الأحمال ذات السعة العالية والمقاومة.
قاعدة ستاتيت عالية الجودة: تم تصنيع الجسم الخزفي العازل وفقًا لتفاوتات الأبعاد الصارمة ولن ينكمش أو يتشقق أو يلين أثناء التشغيل المستمر في درجات حرارة تتجاوز 200 درجة مئوية.
مجموعة ثنائية المعدن خالية من الزحف: تضمن الأشرطة ثنائية المعدن المختومة بدقة إجراء تحويل واضح وحاسم دون حدوث انحناء دقيق، وبالتالي تقليل تداخل تردد الراديو (RFI) وتقليل تآكل التلامس.
مراقبة الجودة واختبار الامتثال
تخضع كل دفعة من خط الإنتاج الآلي لفحص المصنع بنسبة 100% قبل التعبئة والتغليف:
المعايير الدولية: متوافقة مع معايير UL 60730-1، VDE (EN 60730-1)، CE، CQC، RoHS 2.0، وREACH.
المعايرة الحرارية: تم اختبارها في حمامات الزيت أو الهواء التي يتم التحكم في درجة حرارتها للتحقق من أن نقاط الفتح والإغلاق تلبي المواصفات.
جهد تحمل العزل الكهربائي: يخضع لاختبار انهيار الجهد العالي بجهد 1500 فولت تيار متردد لمدة 60 ثانية.
معلمة المنتج
| التقييمات والموافقة | 250 فولت ~ 10 أمبير/16 أمبير (TUV CQC CB)، 125 فولت ~ 15 أمبير (UL&CUL) |
| الحد الأقصى لدرجة الحرارة المحيطة | T250 درجة مئوية |
| نطاق التحكم في درجة الحرارة | 60 ~ 250 درجة مئوية |
| دقة التحكم في درجة الحرارة | ±15 درجة مئوية |
| عمر التشغيل | 100000 دورة |
| على الزاوية (درجة حرارة الغرفة: 25 درجة مئوية) | يمكن أن يعتمد على التصميم |
| المسافة المركزية | 15 ملم / 18 ملم / 20 ملم |
| تشغيل~إيقاف الفرق | يمكن أن يعتمد على التصميم |
| طول رمح الضبط | يمكن أن يعتمد على التصميم |
| زاوية التشغيل | يمكن أن يعتمد على التصميم |
| زاوية الدبوس الطرفي | يمكن أن يعتمد على التصميم |
| نمط الدبوس الطرفي | ① طرف المسمار ② محطة التوصيل ③4.8/6.3 ملم دبوس طرفي |
| مرحبا وعاء |
1800 فولت تيار متردد 1 دقيقة |
دليل اختيار الهندسة
عند اختيار وحدة تحكم مناسبة لمكواة بخار كهربائية، تأكد من التوافق فيما يتعلق بأبعاد عمود وحدة التحكم في درجة حرارة مكواة البخار الكهربائية، ومعدل الحمل الحالي، ووقت الاستجابة الحرارية، وتكوين التركيب. راجع الخطوات أدناه لتحديد المتطلبات المحددة.
الخطوة 1: حدد آلية التشغيل
منظم حرارة ثنائي المعدن قابل للتعديل: يعمل كعنصر التحكم الأساسي، ويتصل مباشرة بالقرص الذي يديره المستخدم. يسمح بالتعديل المستمر لدرجة حرارة قاعدة المكواة عبر إعدادات القماش التي تتراوح من النايلون/الحرير إلى الكتان/القطن.
مفتاح التشغيل المفاجئ لدرجة الحرارة الثابتة: يعمل كمحدد إضافي لدرجة حرارة الأمان أو جهاز قطع جاف. يتم تركيبه على غلاية مولد البخار أو منطقة التسخين المساعدة لقاعدة المكواة، حيث يقوم بقطع الدائرة بشكل دائم أو مؤقت في حالة ارتفاع درجة الحرارة.
الخطوة 2: تحديد نطاق درجة الحرارة
يحدد فرق درجة الحرارة ثبات إخراج البخار ويمنع التبديل المتكرر:
إعداد درجة الحرارة العالية (160 درجة مئوية – 230 درجة مئوية): مناسب لتطبيقات القطن والكتان والبخار المستمر.
إعداد درجة الحرارة المتوسطة (110 درجة مئوية - 160 درجة مئوية): مناسب لخليط الصوف والبوليستر.
إعداد درجة الحرارة المنخفضة (50 درجة مئوية – 110 درجة مئوية): مناسب للألياف الصناعية. مطلوب فرق أصغر (±3 درجة مئوية) لمنع الانخفاض المفاجئ في درجة الحرارة عند ملامسة الماء لقاعدة المكواة.
الاختيار التفاضلي
تفاضل واسع (8 درجات مئوية - 12 درجة مئوية): يوصى به للمكاوي الجافة لتقليل تردد التبديل وإطالة عمر خدمة الاتصالات الفضية.
فرق ضيق (3 درجات مئوية - 5 درجات مئوية): مناسب للمكاوي البخارية عالية الطاقة لضمان استجابة تسخين فورية عند دخول الماء إلى غرفة البخار.
الخطوة 3: مطابقة الشكل وهيكل التركيب
نوع العمود: تشمل الخيارات أعمدة على شكل حرف D، أو أعمدة ذات فتحات متقاطعة، أو أعمدة مخرشة.
طول العمود وزاوية الدوران: تتراوح أطوال العمود القياسية من 10 مم إلى 30 مم. تتضمن خيارات التدوير 180 درجة، أو 270 درجة، أو 300 درجة.
دعامة التثبيت: تتميز بتصميم قاعدة مسطحة مع تباعد قياسي للفتحة يبلغ 28 مم أو 36 مم. تتوفر أقواس تثبيت مخصصة أو منحنية للمكاوي المدمجة.
الخطوة 4: تكوين المحطة الطرفية والتباعد
عرض الطرف: أطراف علامات التبويب القياسية 6.3 مم (1/4 بوصة) أو 4.8 مم (1/10 بوصة).
الزاوية الطرفية: 0° (أفقي/مستقيم)، 45° (زاوية)، أو 90° (عمودي). تعمل التخطيطات الرأسية على تقليل البصمة الأفقية في المكاوي منخفضة المستوى.
الخطوة 5: خيارات التعويض الحراري
بالنسبة للمكاوي البخارية عالية الطاقة (2000 واط - 2800 واط)، يمكن أن يسبب حقن الماء البارد تأخرًا حراريًا على سطح قاعدة المكواة قبل توصيل الحرارة إلى الشريط ثنائي المعدن. غير معوضة: مناسبة للمكاوي الجافة القياسية ومكاوي السفر خفيفة الوزن.
مع تعويض المقاومة الداخلية: يعمل عنصر التسخين المدمج على تسريع استجابة الشريط ثنائي المعدن أثناء دورات البخار عالية الكثافة، وبالتالي الحفاظ على درجة حرارة ثابتة لقاعدة المكواة.
طلب عينات وعروض الأسعار الفنية
لطلب عينات هندسية تمت معايرتها أو الحصول على عرض أسعار خلال 24 ساعة، يرجى تقديم التفاصيل التالية إلى فريقنا الفني:
الأبعاد الطرفية وزاوية الاتجاه
الطلب السنوي المقدر
متطلبات الحمل الكهربائي (الجهد والتيار)
نطاق درجة حرارة التشغيل ومتطلبات درجة الحرارة التفاضلية
