كيف يمكن لموصل الغلاية الكهربائية تحسين نقل الطاقة والسلامة وموثوقية الأجهزة

جياتايتقوم بتطوير مكونات التوصيل الكهربائي والتحكم في درجة الحرارة لمصنعي الأجهزة المنزلية. الموصل غلاية كهربائية، موديل KSD168-1S01، تم تصميمه لتوفير واجهة كهربائية مستقرة بين الغلاية الكهربائية وقاعدة التسخين الخاصة بها، مما يدعم نقل الطاقة الموثوق به، والتجميع الفعال، والتشغيل اليومي المتكرر.

يعد موصل الغلاية الكهربائية مكونًا مهمًا في الغلايات الكهربائية اللاسلكية، حيث يربط جسم الغلاية بقاعدة إمداد الطاقة الخاصة به. يؤثر تصميمها على الاستمرارية الكهربائية، والتوافق الميكانيكي، وكفاءة التجميع، وموثوقية المنتج على المدى الطويل. بالنسبة لمصنعي الأجهزة، يتطلب اختيار الموصل الصحيح تقييم الجهد المقنن والتيار، وتكوين الطرف، وأداء العزل، ومقاومة درجة الحرارة، وعمر التشغيل، وموافقات السوق المعمول بها. يشرح هذا الدليل كيفية عمل موصلات الغلاية، ويراجع مواصفات JIATAI's KSD168-1S01، ويقارن معايير الاختيار الرئيسية، ويحدد الاعتبارات العملية لمراقبة الجودة والمشتريات لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.

جدول المحتويات

1. ما هو موصل غلاية كهربائية؟
2. كيف يعمل موصل الغلاية الكهربائية؟
3. ما هي الوظائف الأكثر أهمية في التشغيل اليومي؟
4. KSD168-1S01 المواصفات الفنية
5. كيف تختار الموصل الصحيح؟
6. كيف يمكن للمصنعين تقييم جودة الموصل؟
7. ما هي الأجهزة التي يمكنها استخدام حلول موصلات الغلايات؟
8. ما الذي يجب على المشترين تأكيده قبل الطلب؟
9. الأسئلة المتداولة
10. خاتمة

1. ما هو موصل الغلاية الكهربائية؟

موصل الغلاية الكهربائية هو مكون كهروميكانيكي يقوم بإنشاء اتصال الطاقة بين الغلاية وترتيب مصدر الإمداد الكهربائي الخاص بها. في العديد من تصميمات الغلايات اللاسلكية، يتم دمج الموصل في الجزء السفلي من الغلاية ويتوافق مع مجموعة الاتصال المقابلة في قاعدة التسخين.

يسمح هذا التكوين للمستخدمين برفع الغلاية من قاعدتها دون فصل الكابل مباشرة عن جسم الجهاز. بالنسبة للمصنعين، يجب أن يتناسب الموصل مع التصميم الميكانيكي مع الحفاظ على اتصال كهربائي يمكن الاعتماد عليه أثناء الوضع والإزالة المتكررين.

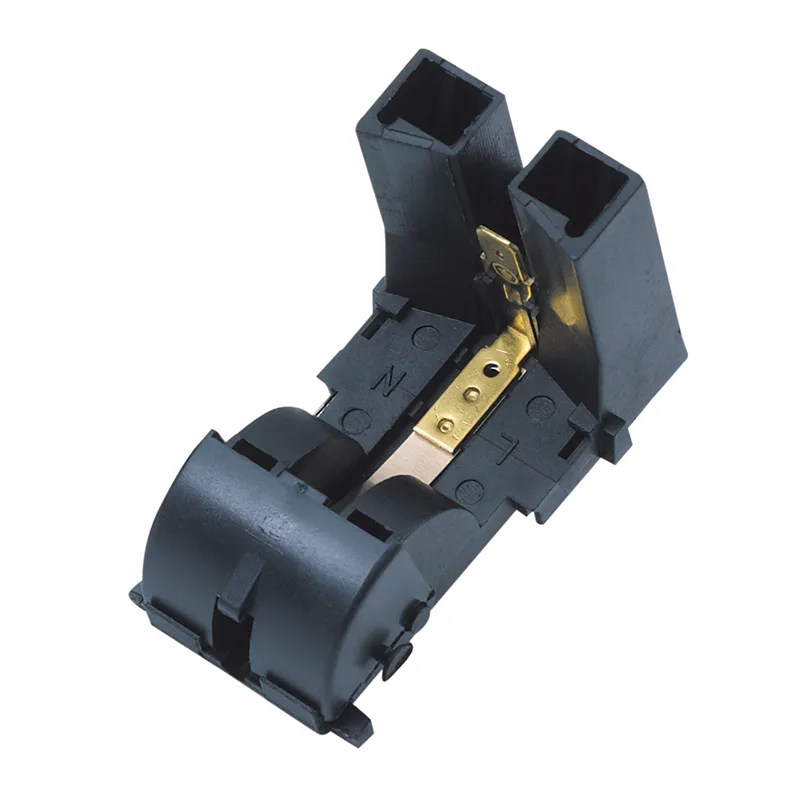

يستخدم KSD168-1S01 من JIATAI تكوينًا ثلاثي الأقطاب ومزيجًا من البناء البلاستيكي والنحاسي. تخدم هذه المواد أغراضًا مختلفة: يساعد الغلاف العازل على فصل المكونات الموصلة، بينما يوفر النحاس مادة اتصال موصلة للكهرباء. يعتمد الأداء الفعلي على التصميم النهائي، درجة المواد، جودة التجميع، وظروف التشغيل.

بالنسبة لفرق هندسة الأجهزة، لا يعد الموصل مجرد ملحق إضافي. إنها جزء من الواجهة الكهربائية الشاملة، لذلك يجب التحقق من أبعادها وترتيبها الطرفي وتقييمها الحالي وتوافقها مع مكونات التحكم المرتبطة بها أثناء تطوير المنتج.

يمكن للمصنعين مراجعة صفحة منتج JIATAI Electrical Kettle Connector للحصول على معلومات خاصة بالطراز.

2. كيف يعمل موصل الغلاية الكهربائية؟

في الغلاية الكهربائية اللاسلكية النموذجية، تتصل قاعدة الطاقة بمصدر التيار الكهربائي من خلال سلك الطاقة. عندما يتم وضع الغلاية بشكل صحيح على القاعدة، فإن موصلات الموصل المقابلة تعمل وتحدد المسار الكهربائي المطلوب للتدفئة.

ويمكن فهم العملية من خلال أربع مراحل أساسية:

• تحديد المواقع:يتم وضع الغلاية على القاعدة، مع محاذاة هياكل الموصل المقابلة.
• الاتصال الكهربائي:تعمل الاتصالات الموصلة على توفير اتصال الطاقة المقصود.
• عملية التدفئة:تصل الطاقة الكهربائية إلى دائرة تسخين الغلاية عندما يسمح نظام التحكم الخاص بالجهاز بالتشغيل.
• قطع الاتصال:يؤدي رفع الغلاية إلى فصل وصلة التزاوج، مما يسمح بالتعامل اللاسلكي.

في نظام الغلاية الكامل، يعمل الموصل جنبًا إلى جنب مع عنصر التسخين وآلية التبديل وأجهزة التحكم في درجة الحرارة أو أجهزة الحماية. هذه المكونات لها وظائف مختلفة. يوفر الموصل واجهة كهربائية، بينما تقوم مكونات التحكم ذات الصلة بتنظيم أو مقاطعة التسخين وفقًا لتصميم الجهاز.

لا ينبغي التعامل مع الموصل وحده كحماية كاملة من الحرارة الزائدة أو حل الإغلاق التلقائي. تعتمد السلامة العامة على بنية الجهاز والمكونات المطابقة بشكل صحيح والاختبار المناسب للمنتج النهائي.

3. ما هي الوظائف الأكثر أهمية في التشغيل اليومي؟

اتصال كهربائي مستقر

يعد الاتصال الموثوق به أمرًا ضروريًا لأن الغلاية تتعرض بشكل متكرر لدورات التسخين والحركة الميكانيكية. يمكن أن تؤدي جهات الاتصال غير المتطابقة أو ضغط الاتصال غير الكافي أو التلوث أو تآكل المكونات إلى زيادة مقاومة التلامس والتسبب في تسخين موضعي. يساعد تصميم الموصل المناسب في الحفاظ على التوصيل الكهربائي المقصود طوال فترة التشغيل المحددة.

العزل الكهربائي

يفصل الهيكل العازل الأجزاء الموصلة ويساعد على منع الاتصال الكهربائي غير المقصود. يساهم اختيار المواد، وتباعد المكونات، وسلامة الهيكل، ودقة التجميع في أداء العزل. يجب تقييم هذه العوامل وفقًا لجهد تشغيل الجهاز ومتطلبات السلامة المعمول بها.

المقاومة الحرارية

تعمل الموصلات في أجهزة التدفئة بالقرب من المكونات التي تولد الحرارة. ويجب أن تكون موادها وبنيتها مناسبة لدرجات حرارة التشغيل المحيطة والمحلية المتوقعة. يسرد JIATAI الحد الأقصى لتصنيف درجة الحرارة المحيطة بـ T125 لـ KSD168-1S01؛ يجب تفسير هذه القيمة ضمن الشروط المحددة في الوثائق الفنية للنموذج.

المتانة الميكانيكية

يمكن أن يؤدي تكرار الوضع والإزالة إلى الضغط على نقاط التزاوج والبنية المحيطة. يجب أن يكون الموصل متوافقًا مع هندسة الغلاية ونمط الاستخدام المقصود. يجب التحقق من الملاءمة الميكانيكية والمتانة في التجميع الفعلي بدلاً من الحكم على المظهر وحده.

التوافق التصنيعي

يمكن للموصل الذي يسهل دمجه أن يساعد الشركات المصنعة للأجهزة على توحيد إجراءات التجميع. تعد الأبعاد المتسقة والترتيبات الطرفية ومتطلبات الفحص ذات أهمية خاصة للإنتاج بكميات كبيرة، حيث يمكن أن تؤثر الاختلافات الصغيرة على إنتاجية التجميع وموثوقية المصب.

4. KSD168-1S01 المواصفات الفنية

يلخص الجدول التالي المواصفات المدرجة في صفحة منتج JIATAI. يجب على المشترين تأكيد مجموعة التصنيف والموافقة المطبقة للسوق المستهدف قبل اختيار المكون.

هذه المواصفات هي بيانات صفحة المنتج، وليست بديلاً لورقة البيانات الفنية الكاملة. يجب التحقق من علامات الاعتماد والشروط المقدرة وإجراءات الاختبار ونطاق الاعتماد الدقيق مقابل الوثائق الحالية قبل الموافقة على الإنتاج.

5. كيف تختار الموصل المناسب؟

يتطلب اختيار موصل الغلاية أكثر من مجرد مطابقة مظهره العام. يجب على الفرق الهندسية التحقق من المتطلبات الكهربائية والميكانيكية والحرارية والامتثال للجهاز النهائي.

تأكيد الجهد والتقييمات الحالية

ابدأ بالجهد المقدر للجهاز والتيار المقنن وطاقة عنصر التسخين. يجب أن يكون الموصل مناسبًا للحمل الكهربائي الفعلي في ظل ظروف التشغيل المحددة. لا تفترض أن النموذج المعتمد لمجموعة جهد وتيار واحد يدعم تلقائيًا كل تصنيف مدرج في سوق أخرى.

تحقق من تكوين القطب وأبعاده

تأكد من عدد جهات الاتصال وترتيبها، وأبعاد التركيب، واتجاه الاتصال، وهندسة التزاوج. في حالة استبدال مكون موجود، قارن رقم الجزء الأصلي والرسومات الفنية بدلاً من الاعتماد فقط على المطابقة المرئية.

تقييم المتطلبات الحرارية والعزلية

قم بمراجعة درجة حرارة التشغيل حول الموصل، والتعرض المحتمل للبخار أو التكثيف، ومتطلبات عزل الجهاز. يجب أن يعمل المكون المناسب ضمن الشروط التي تحددها الشركة المصنعة ومعايير المنتج المعمول بها.

التحقق من موافقات السوق

قد تتطلب أسواق الوجهة المختلفة تقييمات ووثائق مختلفة للمطابقة. يجب على المشترين التأكد من أن الطراز المحدد ومجموعة التصنيف حاصلة على الموافقات اللازمة للمنتج والسوق المقصودين. لا ينبغي تفسير بيان الشهادة العام للمورد كدليل على الموافقة على كل تكوين.

تقييم دورة الحياة واحتياجات الصيانة

ضع في اعتبارك التكرار المتوقع لاستخدام الغلاية، وأهداف ضمان المنتج، وعمر خدمة الموصل المطلوب. يكون تصنيف الدورة المدرجة ذا معنى فقط عندما يتم فهم شروط الاختبار ومعايير القبول الخاصة به.

6. كيف يمكن للمصنعين تقييم جودة الموصل؟

يجب أن تبدأ مراقبة الجودة أثناء تأهيل المكونات وتستمر خلال الفحص الوارد واختبار الأجهزة النهائية. تساعد العملية الموثقة في تحديد المشكلات قبل دخول المكونات إلى الإنتاج الضخم.

تشمل أنشطة التحقق المفيدة ما يلي:

• التفتيش البصري:التحقق من وجود الشقوق والتشوه والتلوث وعيوب التصنيع المرئية.
• فحص الأبعاد:التحقق من الأبعاد الحرجة وهندسة التزاوج مقابل الرسومات المعتمدة.
• تقييم الاتصال:تقييم أداء الاتصال الكهربائي باستخدام طريقة الاختبار المحددة.
• اختبار العزل:إجراء اختبارات مقاومة العزل وقوة العزل الكهربائي وفقًا للمتطلبات المعمول بها.
• تقييم درجة الحرارة:تقييم الأداء في ظل ظروف التشغيل التمثيلية.
• اختبار المتانة:التحقق من الأداء الميكانيكي والكهربائي خلال دورات التشغيل المطلوبة.
• التحقق من صحة التجميع:اختبر الموصل الموجود داخل الغلاية الفعلية وتكوين القاعدة.

يجب أن يتبع الاختبار الإجراءات المعتمدة، مع المعدات المناسبة وحدود القبول الموثقة. يجب إجراء اختبار الجهد العالي بواسطة موظفين مؤهلين باستخدام الضمانات المناسبة. المتطلبات الخاصة بالمنتج ومعايير السلامة المعمول بها لها الأولوية على قيم الاختبار العامة.

7. ما هي الأجهزة التي يمكنها استخدام حلول موصلات الغلايات؟

ترتبط موصلات الغلايات الكهربائية في المقام الأول بالغلايات الكهربائية اللاسلكية، ولكن قد تكون مبادئ الاتصال المماثلة ذات صلة بأجهزة التسخين المدمجة الأخرى عندما يسمح التصميم الكهربائي والميكانيكي بذلك.

• الغلايات الكهربائية المنزلية:قم بتوصيل جسم الغلاية بقاعدة التسخين التي تعمل بالطاقة.
• أجهزة صنع الشاي:دعم أنظمة التدفئة المتوافقة المستخدمة لإعداد المشروبات الساخنة.
• منتجات مختارة لتسخين المشروبات:توفير واجهة كهربائية حيث تتوافق مواصفات الموصل مع تصميم الجهاز.
• أجهزة تصنيع المعدات الأصلية وأوديإم:تقديم خيار مكون للمصنعين الذين يقومون بتطوير نماذج الغلايات الخاصة بهم أو المنتجات ذات العلامات التجارية الخاصة.

يجب دائمًا تأكيد التوافق لكل تطبيق. يمكن أن تحتوي الأجهزة المتشابهة على تقييمات طاقة مختلفة، وترتيبات طرفية، وظروف درجة حرارة، ومتطلبات اعتماد مختلفة.

8. ما الذي يجب على المشترين تأكيده قبل الطلب؟

بالنسبة لفرق الشراء، يساعد التواصل الفني الواضح على تقليل الطلبات غير المتطابقة وتأخيرات الإنتاج التي يمكن تجنبها ومشكلات تأهيل المكونات. قبل تقديم الطلب، تأكد من المعلومات التالية مع المورد:

1. تفاصيل التطبيق:توفير نموذج الغلاية ورسومات المنتج وموقع التثبيت وظروف التشغيل المقصودة.
2. المتطلبات الكهربائية:حدد الجهد المقنن والتيار وطاقة التسخين ومتطلبات السوق المستهدفة.
3. التوافق الميكانيكي:تأكد من الأبعاد وترتيب القطب وواجهة التزاوج وتفاصيل التركيب.
4. الوثائق الفنية:اطلب أحدث ورقة البيانات وتقارير الاختبار المعمول بها ووثائق الموافقة ذات الصلة.
5. تقييم العينة:اختبار العينات في تجميع الأجهزة الفعلية قبل الموافقة على الإنتاج الضخم.
6. ترتيبات التوريد:قم بتأكيد كمية الطلب والتعبئة والمهلة الزمنية وشروط التسليم وإمكانية تتبع الدفعة عند الاقتضاء.

تدعم JIATAI مصادر مكونات الغلاية من خلال معلومات المنتج والاتصالات الفنية. للحصول على تفاصيل خاصة بالطراز، تفضل بزيارة صفحة موصل الغلاية الكهربائية KSD168-1S01 وقم بتأكيد متطلباتك قبل تقديم الطلب.

9. الأسئلة المتداولة

س1: ماذا يفعل موصل الغلاية الكهربائية؟

فهو يقوم بإنشاء الاتصال الكهربائي بين الغلاية اللاسلكية وقاعدة الطاقة الخاصة بها، مما يسمح للطاقة الكهربائية بالوصول إلى دائرة التسخين عندما يسمح نظام التحكم الخاص بالجهاز بالتشغيل.

Q2: ما هو موصل JIATAI KSD168-1S01 المصنوع منه؟

تسرد صفحة المنتج البلاستيك والنحاس كمواد بناء. يؤدي البلاستيك وظيفة الغلاف العازل، بينما يوفر النحاس مادة اتصال موصلة. يجب تأكيد درجات المواد التفصيلية في الوثائق الفنية.

Q3: كم عدد الأعمدة الموجودة في KSD168-1S01؟

التكوين المذكور له ثلاثة أقطاب. يجب على المشترين التحقق من الترتيب الطرفي وأبعاد التزاوج مع تصميم الغلاية الخاص بهم قبل الموافقة على المكون.

س 4: هل الموصل مناسب لكل من أسواق 110 فولت و220 فولت؟

تسرد صفحة المنتج العديد من مجموعات الجهد والتيار المرتبطة بالموافقات المختلفة. يجب تأكيد المجموعة الدقيقة المناسبة لسوق معين مع JIATAI ودعمها بوثائق المنتج المعمول بها.

س5: ماذا يعني عمر التشغيل 10000 دورة؟

إنه رقم العمر التشغيلي المدرج للمنتج. يجب على المشترين طلب تعريف الاختبار ذي الصلة وظروف التشغيل ومعايير القبول لفهم كيفية تطبيق التصنيف على الاستخدام المقصود.

س6: هل يمكنني استبدال موصل الغلاية الموجود بـ KSD168-1S01؟

فقط بعد التحقق من التصنيفات الكهربائية وتكوين العمود والأبعاد الميكانيكية ومتطلبات درجة الحرارة والموافقات ذات الصلة. يجب على المهندس المؤهل التأكد من التوافق قبل استخدام البديل في الإنتاج.

س 7: ما هي المعلومات التي يجب أن أرسلها عند طلب عرض الأسعار؟

قم بتوفير النموذج أو العينة المطلوبة، والتقييمات الكهربائية، والسوق المقصود، وكمية الطلب المقدرة، والرسومات الميكانيكية حيثما كانت متاحة، وأي متطلبات اختبار أو توثيق محددة. وهذا يساعد المورد على تقييم الطلب بشكل أكثر دقة.

10. الاستنتاج

يعد موصل الغلاية الكهربائية مكونًا صغيرًا ولكنه أساسي في أداء الغلاية الكهربائية اللاسلكية. يساعد الاختيار الصحيح الشركات المصنعة على إنشاء نقل موثوق للطاقة، والحفاظ على التوافق الميكانيكي، وتلبية المتطلبات الكهربائية والحرارية للأجهزة النهائية. من خلال التحقق من التصنيفات الحالية، وتكوين العمود، وأداء العزل، ودورة الحياة، والموافقات الخاصة بالسوق، يمكن لفرق الهندسة والمشتريات اتخاذ قرارات أكثر استنارة بشأن المصادر. يوفر KSD168-1S01 من JIATAI خيار موصل محدد ثلاثي الأقطاب لتصميمات الغلايات المتوافقة، مع توفر المواصفات الخاصة بالطراز للمراجعة. قم بزيارة صفحة منتج JIATAI Electrical Kettle Connector لاستكشاف التفاصيل المدرجة واتصل بنالمناقشة طلبك وطلب الوثائق الفنية وتقييم العينات وتحديد حل الموصل المناسب لمشروع إنتاج الأجهزة التالي.
